概述

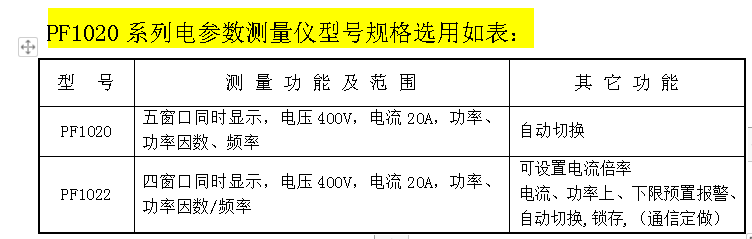

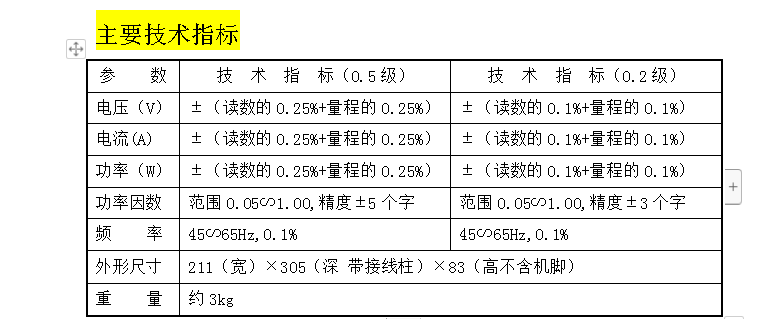

PF1020系列电参数测量仪、采用数字同步采样技术、准确测量单相用电设备的电压、电流、功率、功率因数、频率等参数的真有效值。仪表精度为0.5级或0.2级，具有测试速度快、精度高、使用方便、轻巧美观等优点，广泛应用于电机、水泵、变压器、照明电器、电热器具、家电、电动工具及电力控制等行业生产厂家和质检部门的产品检测和计量。可满足不同的使用场合：（1）单台使用（2）生产流水线使用（3）与计算机构成集散控制系统．仪表采用数码管显示测试电压值(V)．电流(A)．功率(W)及功率因数／频率(H_Z) 。仪表是否处于采样测量状态，测量结果是否合格及超限采用发光二极管指示。采用开放式的用户设置界面，可设置仪表测量参数上、下限报警值及状态，设置参数断电永久保存。

使用步骤

1、 按测试接线图连接好测试电源、仪表及负载，并检查接线是否正确。

2、 若需要跟计算机进行通信要求，需将通信线与计算机的通信口正确接线。

3、 按下电源开关预热5～10分钟。

4、 对PF1022仪表，需要上、下限报警，先设置好上、下限报警值。

5、 仪表的各种联线及仪表的显示都确认正确无误后接通测试电源。
