PF100系列电参数测量仪、采用数字同步采样技术、准确测量单相用电设备的电压、电流、功率、功率因数、频率等参数的真有效值。仪表精度为0.5级或0.2级，具有测试速度快、精度高、使用方便、轻巧美观等优点，广泛应用于电机、水泵、变压器、照明电器、电热器具、家电、电动工具及电力控制等行业生产厂家和质检部门的产品检测和计量。可满足不同的使用场合：（1）单台使用（2）生产流水线使用（3）与计算机构成集散控制系统．仪表采用数码管显示测试电压值(V)．电流(A)．功率(W)及功率因数／频率(H_Z) 。仪表是否处于采样测量状态，测量结果是否合格及超限采用发光二极管指示。

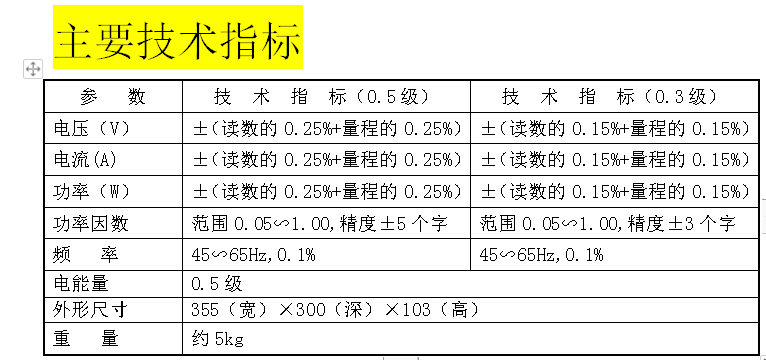

主要特点及技术指标

一、主要特点

l 适用于单相用电设备的电压、电流、功率、功率因数、频率、电能量等参数的真有效值检测。

l 采用15位LED数字显示，可同时显示电压、电流、功率、功率因数／频率。（PF120C采用13位LED数字显示，可同时显示电压、电流、功率/功率因数／频率/电能量/时间。）

l 电流量程自动切换、线性范围宽、读数重复性好、性能稳定。

l 方便的锁定功能保证测量数据的同时性及操作的方便性。

l 配有打印接口，与打印机联接，能方便地打印并保存测量数据。

l 配有串行RS232接口，与计算机联接，读取并保存测量数据，以便于追塑原始数据及质量统计分析。

使用步骤

1、 按测试接线图连接好测试电源、仪表及负载，并检查接线是否正确。

2、 若需要跟计算机进行通信要求，需将通信线与计算机的通信口正确接线。

3、 若需用打印机打印记录测试数据的，应将打印线接在打印接口上，并令打印机处于待命打印状态。

4、 按下电源开关预热5～10分钟。

5、 对PF120C仪表，需要设定参考时间的，先设置好时间值。

6、 仪表的各种联线及仪表的显示都确认正确无误后接通测试电源。
